QTZ100 (6013) Tower Cap Tower Crane:
Volgens gebruikersvereisten kunnen verschillende mechanismen en elektrische bedieningselementen worden geselecteerd en kan de maximale hefcapaciteit worden gekozen als 6 ton of 8 ton.
QTZ100 (6013) Tower Cap Tower Crane:
Volgens gebruikersvereisten kunnen verschillende mechanismen en elektrische bedieningselementen worden geselecteerd en kan de maximale hefcapaciteit worden gekozen als 6 ton of 8 ton.

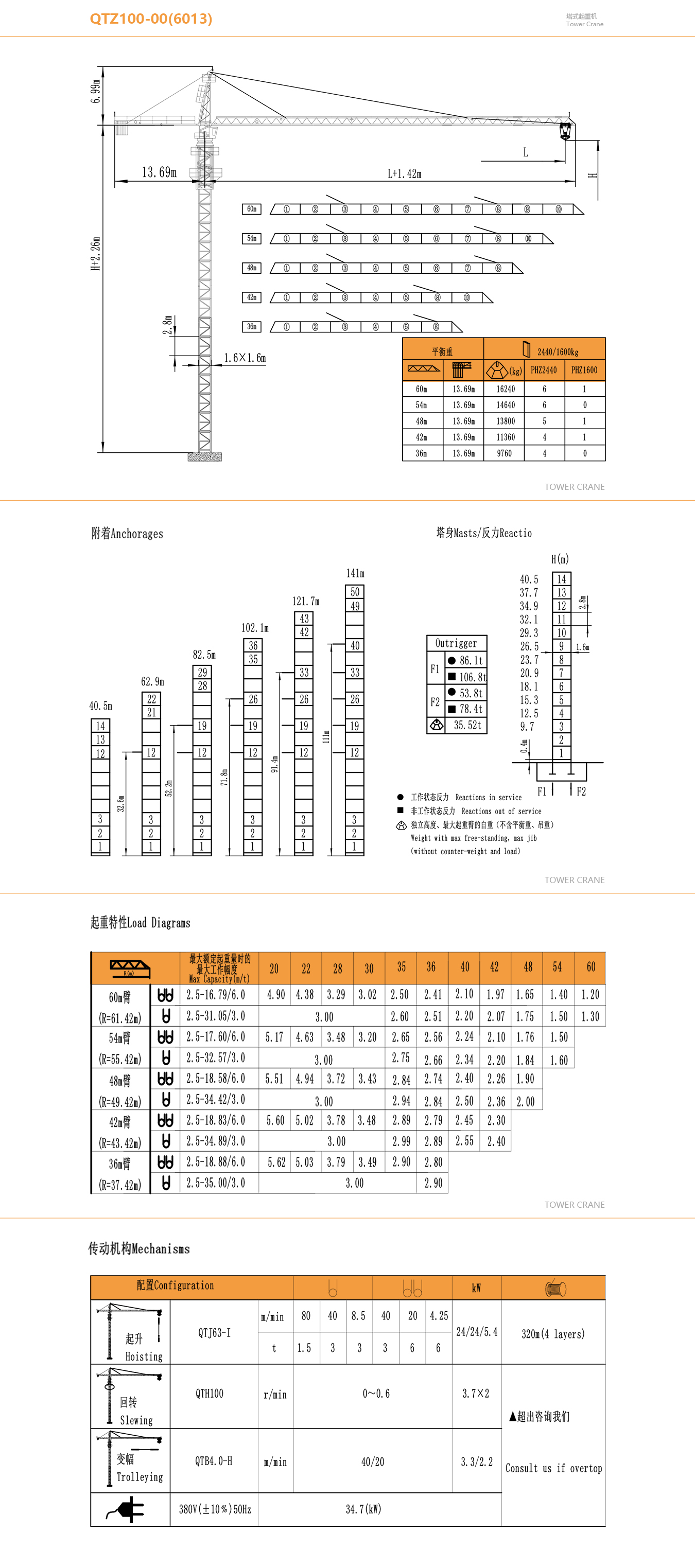

| Technische kenmerken Diagram QTZ100 (6013) -6T | ||||||||||||||||||
| Hoogtehoogte (M) | Tarief | Onafhankelijk | Vast | |||||||||||||||
| A = 2 | 140 | 40.5 | ||||||||||||||||
| A = 4 | 70 | 40.5 | ||||||||||||||||
| Tariefd Lifting Torque | kN.m | 1000 | ||||||||||||||||
| Max gewicht (t) | 6 | |||||||||||||||||
| Amplitude | Maximale amplitude | 60m | Minimale amplitude | 2,5 m | ||||||||||||||
| Tillenmechanisme | 1type | Tarief | A = 2 | A = 4 | ||||||||||||||
| Snelheid (m/min) | 0-80 | 0-40 | 0-40 | 0-20 | ||||||||||||||
| Liftcapaciteit (T) | 1.5 | 3 | 3 | 6 | ||||||||||||||
| Elektromotor | Typeyzp225M-8 25KW | |||||||||||||||||
| 2type | Rate | A = 2 | A = 4 | |||||||||||||||
| Snelheid (m/min) | 80 | 40 | 8.5 | 40 | 20 | 4.25 | ||||||||||||
| Liftcapaciteit (T) | 1.5 | 3 | 3 | 3 | 6 | 6 | ||||||||||||
| Elektromotor | YZTD225L-4/8/32 24/24/5.4KW | |||||||||||||||||
| Tractiemechanisme | Snelheid (m/min) | 40/20 | ||||||||||||||||
| Elektromotor | YDEZ132L-4/8 3.3/2.2 kW | |||||||||||||||||
| Slewing -mechanisme | Snelheid (r/min) | 0-0.6 | Elektromotor | YZR132M2-6 2 × 3,7 kW | ||||||||||||||
| Tillenmechanisme | Snelheid (m/min) | 0.65 | ||||||||||||||||
| Elektromotor | 7,5 kW | |||||||||||||||||
| Systeemdruk | 25mpa | |||||||||||||||||
| Laden | Armlengte (m) | 60 | 52 | 48 | 42 | 36 | ||||||||||||
| Kwaliteit (t) | 16.24 | 13.80 | 12.20 | 11.36 | 9.76 | |||||||||||||
| Werktemperatuur (℃) | -20∽ 40 | |||||||||||||||||
| Torenkraan structurele kwaliteit (t) | 34.24 (Onafhankelijke hoogte) 、 65,38 (Attachmenthoogte) | |||||||||||||||||
| Institutioneel werkniveau | Tillenmechanisme | M5 | ||||||||||||||||
| Slewing -mechanisme | M4 | |||||||||||||||||
| Tractiemechanisme | M4 | |||||||||||||||||
